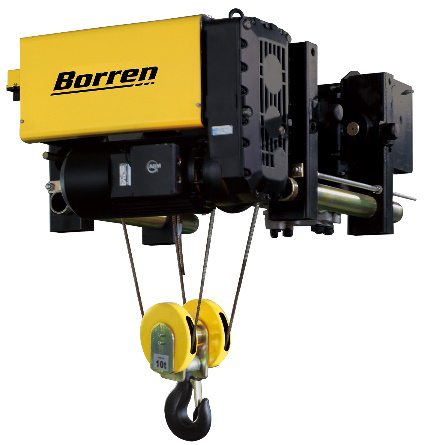

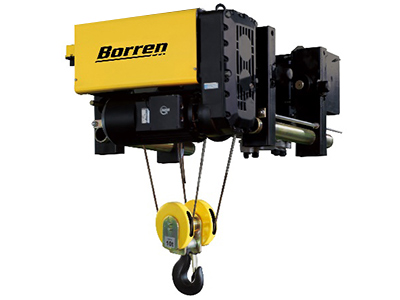

Канатная таль (для однобалочных мостовых кранов)

	Единица измерения	3.2т-M5(2м)					5т-M5-M5(2м)					10т-M5-M5(2м)
Высота подъема	м	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Скорость подъема	м/мин	0.8/5					0.9/5.5					0.8/5
Скорость передвижения	м/мин	Переменная частота: 0-20
Мощность подъемного двигателя	квт	0.45/3.2					0.9/6					1.5/9.5
Мощность двигателя при передвижении	квт	0.37（50Гц）/0.64（87Гц）					0.37（50Гц）/0.64（87Гц）					0.55（50Гц）/0.96（87Гц）
Вес	кг	290	296	317	338	358	380	388	417	446	475	690	708	755	802	849
Диапазон двутавра L	мм	Lmax=500					Lmax=600					Lmax=600
Размер пути H	мм	240					254					328
Макс. размер крюка C	мм	Cmin=550（при L≤250мм)					Cmin=600（при L≤250мм)					Cmin=780（при L≤300мм）
Габаритная длина D	мм	1064					1064					1204
Габаритная высота (без крюка) F	мм	430					534					641

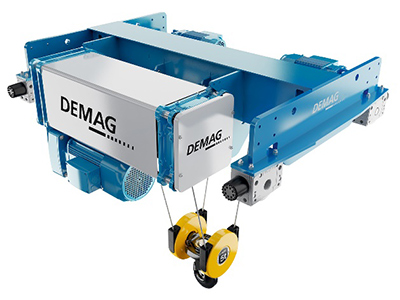

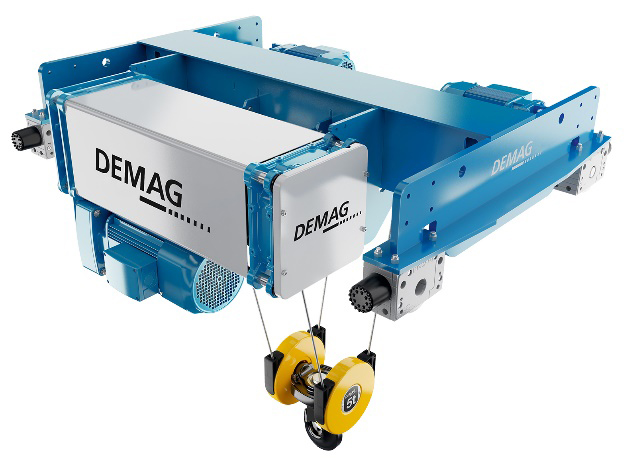

Канатная таль DEMAG (5 тонн)

Грузоподъемность: 5тонн
Высота подъема: 6-12м
Скорость передвижения каретки: 0-20м/мин
Энергоснабжение: 380В, 3P, 50Гц

Канатная таль (для двухбалочных мостовых кранов)

Канатная таль для двухбалочного крана грузоподъемностью 3.2 - 10 тонн

		Одинарный крюк	3.2т-M5（2м）-4/1 проволочный трос					5т-M5（2м）-4/1 проволочный трос					10т-M5（2м）-4/1 проволочный трос					10т-M5（2м）-4/2 проволочный трос
		Двойной крюк	----					----					10/3.2т					10/3.2т
Высота подъема H		м	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Скорость подъема (Мощность подъемного двигателя) Двускоростной двигатель или Двигатель переменной частоты опциональны		м/мин	0.7/4 （2.5кВт）					0.9/5.7 （4.9кВт）					0.6/4 （7.6кВт）					----
			0.8/5 （3.2кВт）					1.1/7.1 （6кВт）					0.8/5 （9.5кВт）					1.2/7 （12.5кВт）
			1/6.3 （4кВт）					1.4/8.9 （7.6кВт）					1/6.3 （12.5кВт）					1.4/8.9 （16кВт）
Скорость движения/Мощность двигателя при движении		кВт	0-20м/мин 1x0.3кВт					0-20м/мин 1x0.45кВт					0-20м/мин 2x0.45кВт					0-20м/мин 2x0.45кВт
Макс давление колеса/ширина хода		кН/мм	～13кН / 30x40мм					～19кН / 30x40мм					～34кН / 30x50мм					～34кН / 30x50мм
Стандартная ширина хода L		мм	1400		1800		2000	1400		1800		2000	1500		2000		2200	1500			2000
Мин разрешенная ширина хода Amin		мм	900	1000	1600	1800	2000	900	1000	1600	1800	2000	1100	1300	1600	2000	2200	1100	1300	1500	1700	1900
Ширина колеи A (одинарный крюк/двойной крюк)		мм	800					1000					1200/1700					1200/1700
Горизонтальное межцентровое расстояние между крюками S		мм	----					----					536					531
Размер хода H (одинарный крюк/двойной крюк)		мм	452					502					588/638					621（664）/671（714）
Макс размер крюка C		мм	300					300					360					360
Вес стандартной колеи	Одинарный крюк	кг	748	755	783	810	828	822	830	860	890	910	1133	1150	1192	1216	1280	1250	1265	1310	1340	1410
	Двойной крюк		----					----					1430	1450	1520	1570	1650	1550	1565	1640	1695	1780

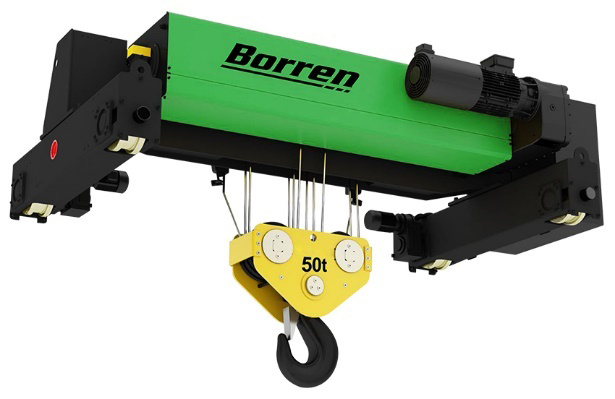

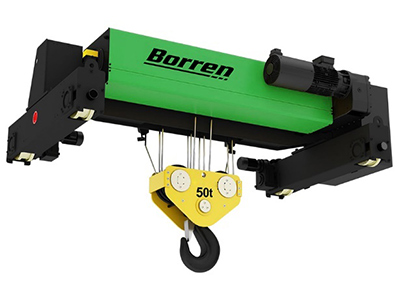

Канатная таль для двухбалочного крана грузоподъемностью 12.5 - 50 тонн

		Одинарный крюк	12.5т-M5（2м）-4/1 проволочный трос					12.5т-M5（2м）-4/2 проволочный трос					16т-M5（2м）-4/1 проволочный трос					20т-M5（2м）-4/1 проволочный трос					25т-M5（2м）-6/1 проволочный трос
		Двойной крюк	12.5/3.2т					12.5/3.2т					16/3.2т					20/5т					25/5т
Высота подъема H		м	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Скорость подъема (Мощность подъемного двигателя) Двускоростной двигатель или Двигатель переменной частоты опциональны		м/мин	0.7/4 （12.5кВт）					----					0.7/4 （12.5кВт）					----					0.47/2.7 （12.5кВт）
			0.8/5 （16кВт）					1.8/7.1 （20кВт）					0.7/4 （16кВт）					0.5/3.4 （16кВт）					0.47/2.7 （16кВт）
			----					----					1.2/4.9 （20кВт）					1/4 （20кВт）					0.8/3.3 （20кВт）
Скорость движения/Мощность двигателя при движении		кВт	0-20м/мин 2x0.65кВт					0-20м/мин 2x0.65кВт					0-20м/мин 2x0.65кВт					0-20м/мин 2x0.65кВт					0-20м/мин 2x1.1кВт
Макс давление колеса/ширина хода		кН/мм	～44кН / 30x50мм					～44кН / 30x50мм					～55кН / 30x50мм					～68кН / 30x50мм					～80кН / 40x50мм
Стандартная ширина хода L		мм	1500			2100		1500			2100		1500		2100		2400	1500		2100		2400	1500	2400	2700	3400	4000
Мин разрешенная ширина хода Amin		мм	1000	1200	1500	2000	2100	1100	1300	1500	1700	1900	1200	1500	1900	2100	2400	1100	1400	1800	2100	2400	1400	2100	2700	3200	3800
Ширина колеи A (одинарный крюк/двойной крюк)		мм	1400/1800					1400/1800					1400/1800					1400/1800					1600/2200
Горизонтальное межцентровое расстояние между крюками S		мм	598					600					598					600					698
Размер хода H (одинарный крюк/двойной крюк)		мм	746(703)/796(753)					721/771					746(703)/796(753)					721/771					881(926)			981(1026)
Макс размер крюка C		мм	560					560					560					560					980
Вес стандартной колеи	Одинарный крюк	кг	1580	1640	1780	1865	1970	1710	1770	1910	1995	2100	1610	1675	1820	1910	2020	1625	1695	1845	1940	2055	2320	2465	2585	2780	2880
	Двойной крюк		1880	1935	2090	2175	2310	2010	2060	2220	2305	2440	1910	1970	2130	2220	2360	2005	2083	2262	2386	2530	2700	2860	3015	3240	3380

		Одинарный крюк	25т-M5（2м）-8/2 проволочный трос					32т-M5（2м）-6/1 проволочный трос					32т-M5（2м）-8/2 проволочный трос					40т-M5（2м）-12/2 проволочный трос					50т-M5（2м）-12/2 проволочный трос
		Двойной крюк	25/5т					32/5т					32/5т					40/10т					50/10т
Высота подъема H		м	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Скорость подъема (Мощность подъемного двигателя) Двускоростной двигатель или Двигатель переменной частоты опциональны		м/мин	----					----					----					0.6/2.6 （20kw）					----
			1/3.9 （20кВт）					0.38/2.3 （16кВт）					1-6.2 （38кВт）					0.7-4.1 （38кВт）					0.5-3.2
			----					0.67/2.7 （20кВт）					----					----					----
Скорость движения/Мощность двигателя при движении		кВт	0-20м/мин 2x1.1кВт					0-20м/мин 2x1.1кВт					0-20м/мин 2x1.1кВт					0-20м/мин 2x1.5кВт					0-20м/мин 2x1.5кВт
Макс давление колеса/ширина хода		кН/мм	～73кН / 40x50мм					～100кН / 40x60мм					～92кН / 40x60мм					～116кН / 40x60мм					～144кН / 50x70мм
Стандартная ширина хода L		мм	2100		2400	2700	3000	1500	2400	2700	3400	4000	2100		2400	2700	3000	2500		3000	3500	4000	2500		3000	3500	4000
Мин разрешенная ширина хода Amin		мм	1600	1900	2200	2500	2800	1400	2100	2700	3200	3800	1600	1900	2200	2500	2800	1900	2400	2800	3300	3800	1900	2400	2800	3300	3800
Ширина колеи A (одинарный крюк/двойной крюк)		мм	1600/2200					1600/2200					1600/2200					1600/2400					1600/2400
Горизонтальное межцентровое расстояние между крюками S		мм	697					698					697					788					788
Размер хода H (одинарный крюк/двойной крюк)		мм	971			1051		881(926)			981(1026)		971			1051		990/1090			1090		990/1090			1090/1190
Макс размер крюка C		мм	850					980					850					1100					1100
Вес стандартной колеи	Одинарный крюк	кг	2550	2690	2990	3188	3486	2330	2480	2600	2800	2900	2560	2700	3000	3200	3500	3590	3835	4280	4525	5020	3600	3850	4300	4550	5050
	Двойной крюк		2940	3090	3420	3528	3976	2710	2875	3030	3260	3400	2950	3100	3430	3640	3990	4280	4545	5040	5335	5880	4290	4560	5060	5360	5910
